產品說明

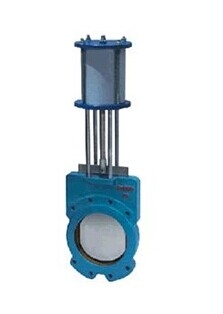

PZ673X-6、PZ673X-10 氣動漿液閥：氣動、對夾式連接形式，明桿平行式剛性單閘板，閥座密封面材料為合成橡膠，公稱壓力 PN6~PN10，閥體材料為灰鑄鐵的閘閥（漿液閥）。漿液閥是在吸收和消化國內外先進閥體技術基礎上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。產品結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多優點，同時具備手動、電液動操作功能。電氣控制：行程開關控制、位置顯示儀控制，實現了機、電、液、儀一體化等多功能體系。 本類閥門在管道中一般應當水平安裝。
結構形式及特征　　
              a、閥體結構形式及密封方式

 惠高閥門公司新研制的漿液閥分對夾式和整體式，對夾式閥體密封采用復合材料配置的“U”型和“T”型復合結構。整體式閥體密封采用“O”型復合密封圈結構，克服了原對夾式漿液閥采用“U”型密封墊受力后易移位和變形，介質外泄等缺點。閘板采用刀形結構，解決了灰漿沉淀密封槽內，閥門關閉不嚴，外泄漏等問題。

  b、驅動裝置分手動操作和電液動操作兩種

手動裝置：操作簡單，適用于力矩較小閥門。

電液動裝置：適用于力矩較大，力和速度可調，可任意任置鎖定的閥門裝置。

 適用介質：

 采礦、鋼鐵工業——用于煤漿、濾碴漿等。

 凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。

造紙工業——用于任何濃度紙漿、料水混合物。

制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。

食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。

電站除灰——用于灰渣漿。

產品性能參數

產品零部件材料

產品外形及結構尺寸

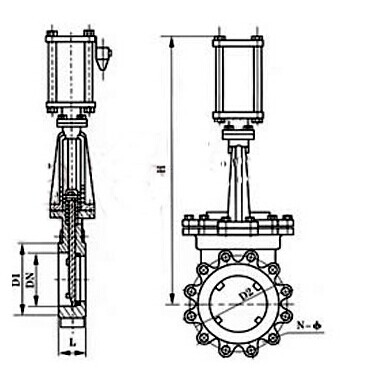

產品外形及結構尺寸示意圖
