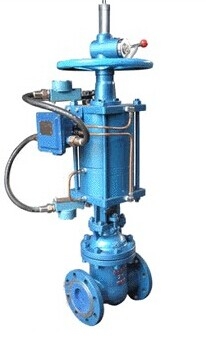

Z6s41H、Z6s41Y、Z6s41F 型 PN16~PN63 氣動帶手動楔式閘閥：手動帶氣動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金，公稱壓力 PN16~PN63，閥體材料為碳素鋼的閘閥。

操作機構　　
4.1氣動閥門操作時的啟閉方向，一律應順時針關閉。
4.2由于管網中的氣動閥，經常是人工啟閉，啟閉轉數不宜過多，就是大口徑閥門亦應在200－600轉內。
4.3為了便于一個人的啟閉操作，在管道工壓狀況下，最大啟閉力矩宜為240N-m。
4.4氣動閥門啟閉操作端應為方榫，且尺寸標準化，并面向地面，以便人們從地面上可直接操作。帶輪盤的閥門不適用于地下管網。
4.5氣動閥門啟閉程度的顯示盤
①氣動閥門啟閉程度的刻度線，應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上，一律面向地面，刻度線刷上熒光粉，以示醒目；
②指示盤針的材質在管理較好的情況下可用不銹鋼板，否則為刷漆的鋼板，切勿使用鋁皮制作；
③指示盤針醒目，固定牢靠，一旦啟閉調節準確后，應以鉚釘鎖定。
4.6若氣動閥埋設較深，操作機構及顯示盤離地面距離≥1.5m時，應設有加長桿設施，且固定穩牢，以便人面上觀察及操作。也就是說，管網中的閥門啟閉操作，不宜下井作業。
氣動閘閥的性能檢測
5.1閥門某一規格批量制造時，應委托權威性機構進行以下性能的檢測：
①閥門在工壓狀況下的啟閉力矩；
②在工壓狀況下，能保證閥門關閉嚴密的連續啟閉次數；
③閥門在管道輸水狀況下的流阻系數的檢測。
5.2閥門在出廠前應進行以下的檢測：
①閥門在開啟狀況下，閥體應承受閥門工壓值二倍的內壓檢測；
②閥門的關閉狀況下，兩側分別承受1.1倍閥門工壓值，無滲漏；但金屬密封的蝶閥，滲漏值亦不大于相關要求。
氣動閥門的內外防腐
6.1閥體(包括變速傳動箱體)內外，首先應拋丸清砂除銹，力求靜電噴涂粉狀無毒環氧樹脂，厚度達0.3mm以上。特大型閥門靜電噴涂無毒環氧樹脂有困難時，亦應刷涂、噴涂相似的無毒環氧漆。
6.2閥體內部以及閥板各個部位要求全面防腐，一方面浸泡在水中不會銹蝕，在兩種金屬之間不產生電化學腐蝕；二方面表面光滑使過水阻力減少。
6.3閥體內防腐的環氧樹脂或油漆的衛生要求，應有相應權威機關的檢測報告?；瘜W(xué)物理性能亦應符合相關要求。氣動閘閥包裝運輸
7.1閥門兩側應設輕質堵板固封。
7.2中、小口徑閥門應以草繩捆扎，并以集裝箱方式運輸為宜。
7.3大口徑閥門亦有簡易木條框架固體包裝，以免運輸過程中碰損。
氣動閘閥的出廠說明書
氣動閘閥是設備，在出廠說明書中應標明以下相關數據：
閥門規格；型號；工作壓力；制造標準；閥體材質；閥桿材質；密封材質；閥軸填料材質；閥桿軸套材質；內外防腐材質；操作啟動方向；轉數；工壓狀況下啟閉力矩；制造廠廠名；出廠日期；出廠編號；重量；連接法蘭盤的孔徑、孔數、中心孔距；以圖示方式標明整體長、寬、高的控制尺寸；閥門流阻系數；有效啟閉次數；閥門出廠檢測的相關數據及安裝、維護的注意事項等
氣動閘閥用途與特點
A、用途 是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節； V型閥芯最適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能零敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。
B、特點：是一種直角回轉結構，由V型閥體、氣動執行機構、定位器及其他附件組成；有一個近似等百比的固有流量特性；采用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度；超強的剪切能力。
C、氣動活塞執行機構采用壓縮空氣作動力源，通過活塞的運動帶動曲臂進行90度回轉，達到使閥門自動啟閉。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸
D、氣動調節閥的工作原理：氣動調節閥由執行機構和調節機構組成。執行機構是調節閥的推力部件，它按控制信號壓力的大小產生相應的推力，推動調節機構動作。閥體是氣動調節閥的調節部件，它直接與調節介質接觸，調節該流體的流量。



產品性能參數

產品零部件材料

產品外形及結構尺寸

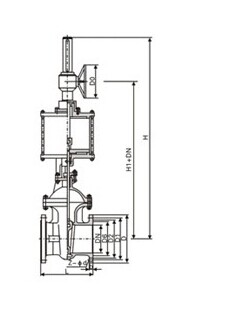

產品外形及結構尺寸示意圖
